Задвижка 30лс15нж ДУ25 РУ40 стальная клиновая муфтовая

Описание и принцип действия

Задвижка стальная муфтовая 30лс15нж ДУ25 предназначена для регулирования потока среды в системах трубопроводов. Обладает прочной конструкцией из стали, что обеспечивает ей долгий срок службы и высокую надежность.

• Принцип действия задвижки основан на использовании специального клапана, который может быть открыт или закрыт для контроля потока среды. Когда клапан открыт, среда свободно протекает через трубопровод. При закрытии клапана, поток среды блокируется, что позволяет контролировать и регулировать его.
• Задвижка муфтовая 30лс15нж имеет типоразмер ДУ25, что указывает на ее диаметр и соответствие стандарту. Это делает ее универсальным решением для различных систем трубопроводов, где требуется точное и надежное управление потоком среды.
• Благодаря своей стальной конструкции, задвижка обладает высокой прочностью и устойчивостью к внешним воздействиям. Она способна выдерживать высокое давление и температуры, что делает ее идеальным выбором для промышленных систем.

Установка 30лс15нж ДУ25 РУ40 является простой и удобной процедурой. Она осуществляется путем соединения фланцев задвижки с фланцами трубопровода. После установки, задвижка готова к использованию и может быть легко управляема с помощью рукоятки или привода.

Технические характеристики задвижки 30лс15нж ДУ25 РУ40 муфтовой

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Муфтовая
• Тип привода — Ручной
• PN, кгс/см² — 40
• Материал корпуса — Хладостойкая сталь
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Приемка — ОТК
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг – 9

Габаритные и установочные размеры

• D1=345 мм
• D2=445 мм
• D3=385 мм
• L=650 мм (строительная длина)
• n=12
• d=33 мм
• H — штурвал=1200 мм
• H — привод=1400 мм

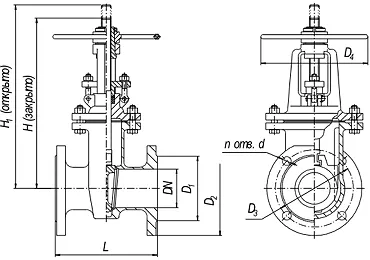

Эскиз

Материальное исполнение

• Корпус: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ с наплавкой уплотнительных поверхностей 08Х20Н9Г7Т
• Крышка: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ
• Клин (диски): сталь 20Л-25Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
• Шпиндель: 20Х13
• Втулка резьбовая: бронза БрАЖ 9-4
• Гайка ГОСТ 7805 ГОСТ 9064
• Шпилька ГОСТ Р ИСО ГОСТ
• Болт откидной: сталь 35, 40X
• Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ПМБ, ПУТГ, СНП
• Набивка сальника: кольца ТРГ
• Маховик: сталь 25Л, ВЧ50

Документы

Продажа и доставка задвижки

На сайте Пензенского завода Арматуростроения вы можете купить задвижки муфтовые 30лс15нж ДУ25 РУ40 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
